玻璃激光切割機_激光玻璃切割機
產品分類： 玻璃激光鉆孔切割機
山東佳梆集團致力于激光數控機床研發定制,金屬板材,管材激光切割機,3D激光切割機,CO2激光雕刻機,激光打碼機,紫外線打標機,不銹鋼光纖切割機,手持激光焊接機,光纖激光清洗機等,廠家直供,價格更優惠,歐洲CE認證,美國FDA認證,及ISO9001認證.
訂購熱線：18560209657

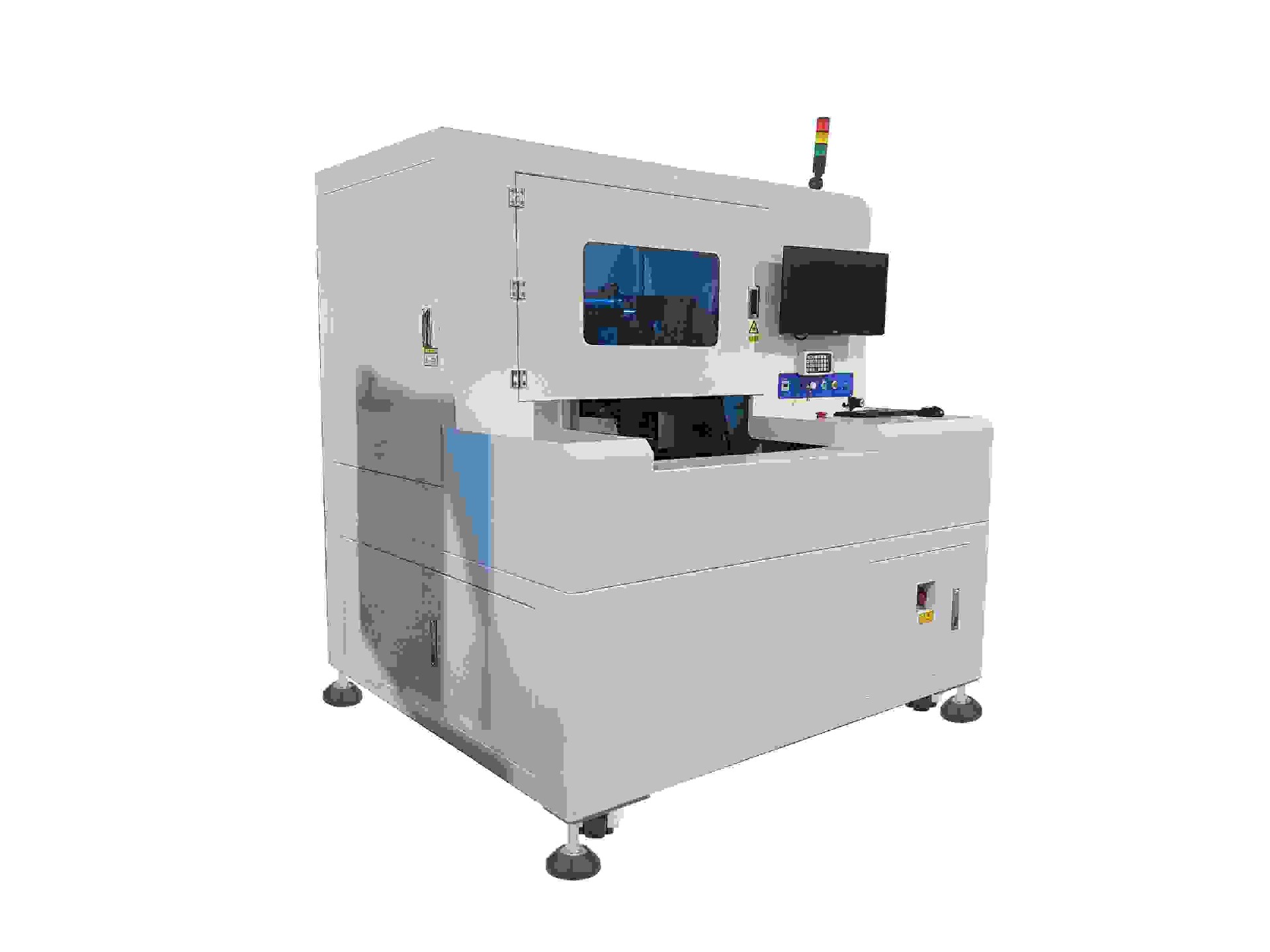

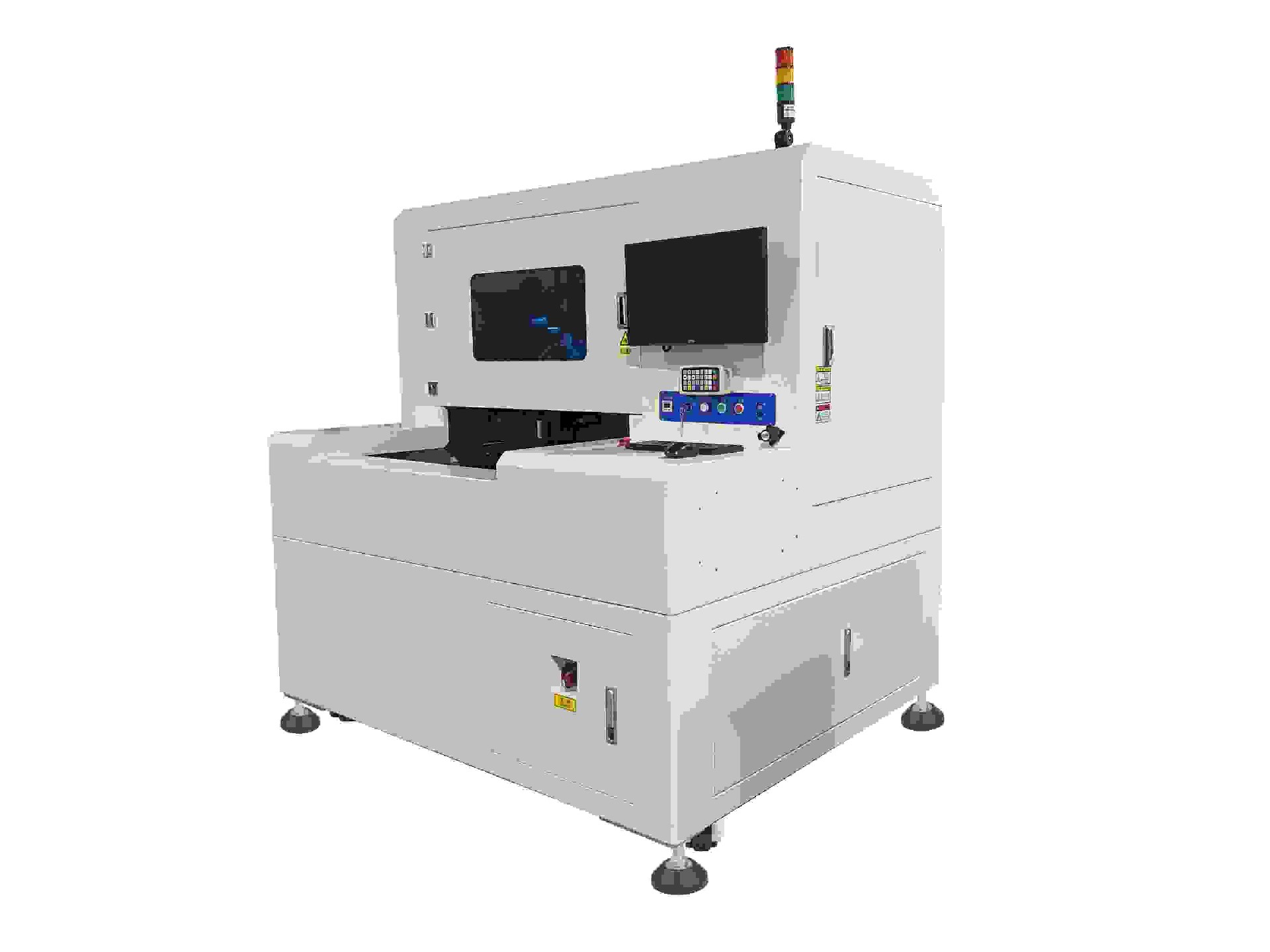

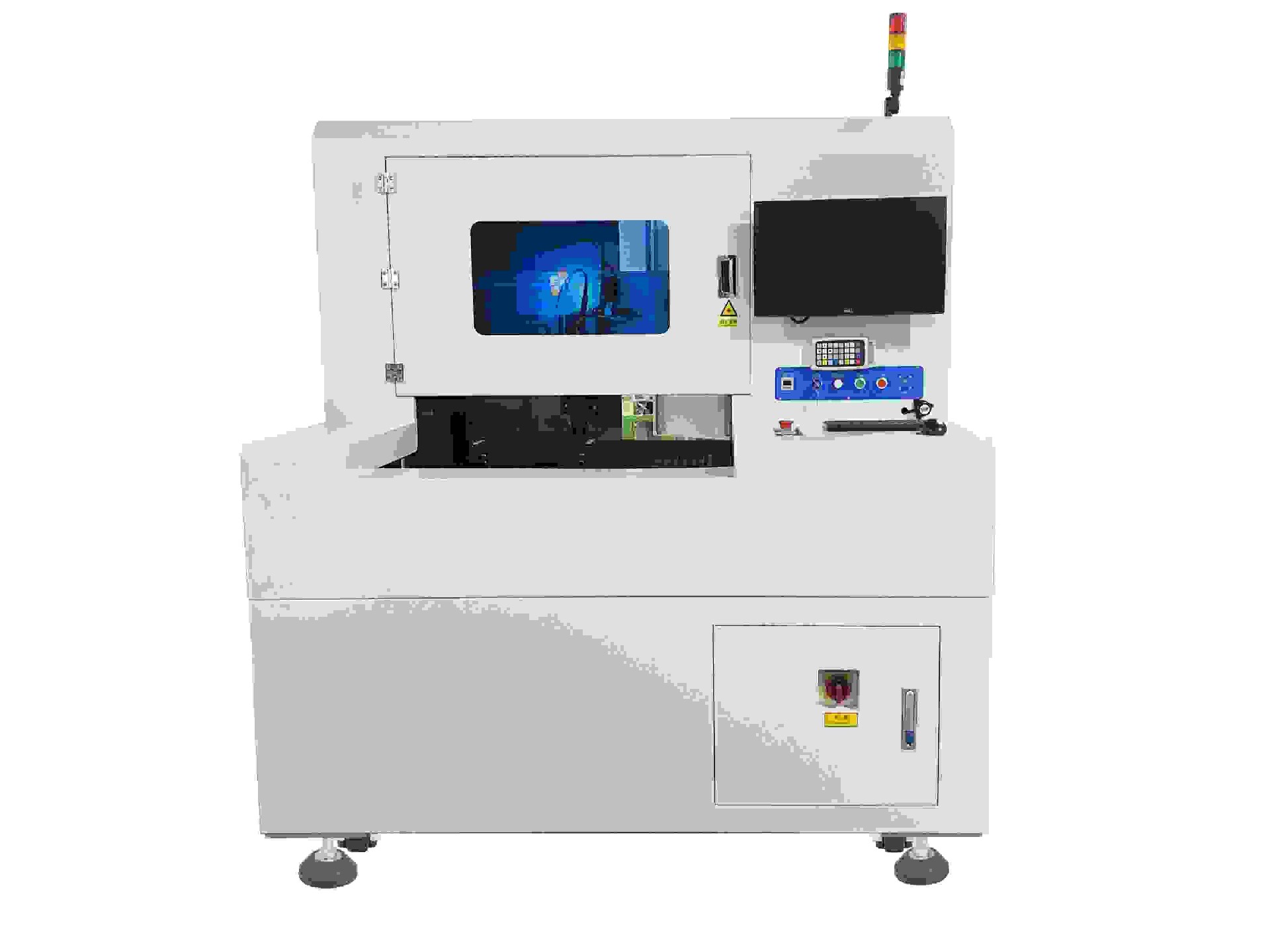

立即咨詢玻璃激光切割機_激光玻璃切割機采用高能量高精密激光對玻璃材料進行切割/鉆孔。高清影像對位及專業定制化的操作軟件控制系統，使生產效率更高，重復定位更精確，操作更簡單。該設備目前已經在儀器儀表玻璃/光伏玻璃/手機玻璃/醫療儀器/車載顯示/面板顯示玻璃等行業得到非常廣泛的應用。 玻璃激光切割機_激光玻璃切割機主要由大理石機架鈑金、運動龍門模組、真空吸附平臺CCD對位結構、面板置治具、激光系統、人工卸平臺、電控系統等組成。
型號 | iGR-GC |
激光器 | 固體飛秒激光器 |
平臺 | 專用切割鋁板 |
傳動 | 臺灣上銀/滾珠絲杠 |
床身 | 鈑金鋼架 |
激光功率 | 50w |
激光波長 | 1064nm IR |
脈沖寬度 | ＜10PS |
XYZ軸移動速度 | 2mm/s—10mm/s |
XYZ軸重復精度 | ±0.01mm |
加工速度 | 300mm/s |
輸入電源 | 單項交流220V 50-60HZ 10A |
地面承重 | 2.5T / m2 |
詳細參數
項目 | 主要參數 |
鐳 射 系 統 | 激光類型：固體皮秒激光器 |
型號：DY LASER-50PS | |
波長：1064nm IR | |
激光功率：50W | |
光斑模式：M2≤1.3 | |
脈沖寬度：<10PS | |
重復頻率：50-1000KHz | |
平均功率穩定性：<1%RMS | |
輸出偏振：水平偏振 | |
偏振率：<100：1 | |
遠場發散角：<1mrad | |
橢圓度：≥85% | |
光束指向穩定性：<50urad | |
出口光斑尺寸：2mm | |
光束指向穩漂移：<20urad/℃ | |
顯微成像系統 | 型號：ewin lens - 2 |
成像透鏡：IR增透膜 | |
CCD重復定位精度：±3um | |
CCD像素：500萬像素 | |
顯示器：17寸 1920*1080 | |
圖像采集卡品牌及型號 ：麥恩 | |
軟體系統 | 控制功能： 1.激光能量、頻率、脈寬調節儲存 2.工作臺移動、加工狀態參數顯示 3.顯微成像調整 4.儲存200種加工用參數 |
機 架 結 構 | 材料：鈑金鋼架 |
外觀尺寸:L2200mm*W2000mm*H1760mm | |
工作臺尺寸：1700mm*1100mm | |
XY軸行程：1750mm*1120mm | |
Z軸行程：80mm | |
XYZ軸移動速度：高速≥10mm/s 低速：2mm/s 手動微調：0.25mm/260度 | |
XYZ軸移動精度：±0.03mm | |
XYZ軸重復精度：±0.01mm | |
加工速度：50mm/s（厚度為8mm的白玻為準） | |
平臺表面：高潔度切割專用鋁板 | |
XY軸馬達：磁線電機 | |
Z軸導軌：無油導軌 | |
運動控制卡品牌及型號：固高 | |
導軌絲桿品牌型號：臺灣上銀 V15型P級WIWIN雙導軌滾珠絲桿 | |
外觀油漆著色：灰帶/乳白色 光油（無塵型） | |
顯示器固定座 ：可調節前后擺動 | |
電 氣 部 分 | 操作鍵盤功能： 1、XYZ軸粗調、微調 2、CCD照準光源亮度調節 3、啟動電源開關 4、啟動按鈕 5、急停開關 |
安裝環境 | 輸入電源：單相交流220V 50-60Hz 20A 4KW |
無塵室等級：10000級（建議值） | |
地面承重：2.5噸/m2 | |
溫濕度：25℃±1℃，60% |
1.激光非接觸式加工，對產品無硬力損傷；
2.不用水冷卻加工，環保無污染；沒有耗材，支持7*24小時運作，長期使用穩 定好；
3.加工速度快，效率高，崩邊小，耗電低；
4.采用皮秒激光器，超短脈沖加工無熱傳導，適用于任意有機或無機材料的高速切割與鉆孔
5.CCD視覺預掃描和自動抓靶定位，定位準確
6.支持多種視覺定位特征，如十字，實心圓，空心圓，L型直角邊，影像特征點等
7.可以定制自動清洗，視覺檢測分揀，自動上下料等裝置
應用范圍：
寶石&玻璃蓋板 / 光學玻璃 / 半導體封裝芯片 / 藍寶石 / 硅晶圓 / 陶瓷基板等脆性材料，熱敏感的高分子/無機材料，微細鉆孔/切割
液晶面板切割
光學鏡片外形切割
有機蓋板和光學鏡頭外形切割
有機/無機材料的新型柔性顯示或微細電子電路蝕刻/切割
玻璃激光切割機
其實，一臺好的玻璃激光切割機主要表現為這兩個方面：
操作性能和主要優勢
性能：能自動清洗，能自動上下料，而且不損耗材料，加工效率能提升一倍，只要廠家能正確的給出你這些方面的問答，基本是一家比較靠譜的生產型廠家，但也不包括有些廠家為了銷售，而從中夸大自己的設備。
激光玻璃切割機主要優勢表現
激光器
玻璃激光切割機是一款精密型，以交的脈沖能量獲得的峰值光強，同事利用低熱能擴散的特點，在熱傳導到周邊材前完成材料打斷在不破壞材料的結構情況下，實現切割。
全自動化異步上下料結構
雙平臺加工，節約上下料時間，對于切割圖形相對簡單的材料，異步上下料結構可以成倍提升加工產能，整套設備實現玻璃材料取料到激光切割和切割后下放到料框的高度化集成，可以實現全過程無人化操作。
安全
全封閉式光路結構設計，確保加工過程中光源輸出的穩定性從而確保產品加工質量，自鎖式光閘設計，操作安全性。
